如果42CrMo無縫鋼管管體有縱向缺陷會對磁力線的傳播造成阻礙，由于磁力線的連續性，磁力線將繞過形成障礙的缺陷在鋼管表面形成磁橋。 STA的兩個探頭跟隨設備一同繞鋼管旋轉，每個探頭中的線圈平行于鋼管表面，一旦有缺陷存在線圈切割磁橋，在線圈中便產生感應電動勢。這個感應電動勢的大小取決于線圈切割磁橋處的磁通量，即由缺陷的大小決定。外表面缺陷會產生比較突兀的磁橋而產生較高的感應電動勢頻率，內表面形成的磁橋還要經過管壁所以在表面處生成的磁橋比較平緩感生出的感應電動勢頻率較低（見下圖2.3）。圖中1：磁場；2：探頭；3：缺陷。與渦流探傷類似，探頭檢測出的電信號經過放大和信號處理，根據感應電動勢頻率的高低可以分辨并確認缺陷是內傷或是外傷然后在顯示器上顯示出來并可配合聲音，同時可以轉化為模擬數字量打印出來便于操作人員核查。
（a） （b）

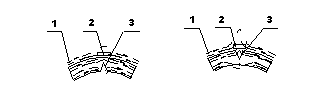

圖2.3：缺陷及磁橋示意圖
|
